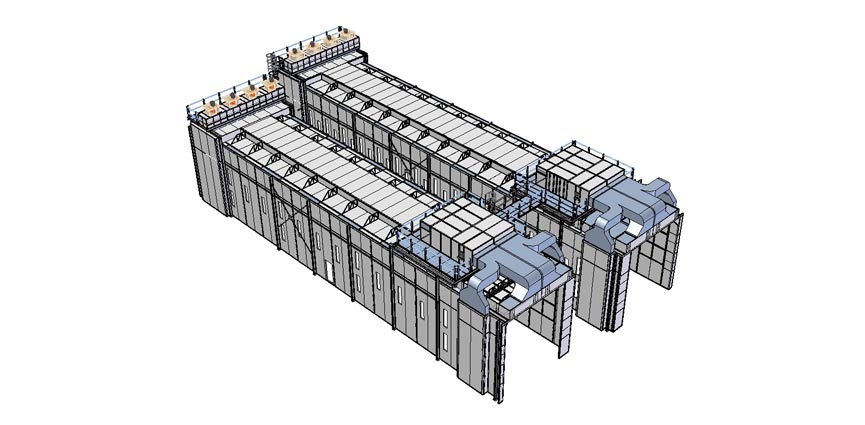

La firma Gestamp (Gestamp Wind Steel) fabricante de generadores eólicos, encargó a GEINSA el proyecto, construcción y montaje de dos cabinas de pintura de medidas 40 x 7 x 7 metros y 36 x 7 x 7 metros, instaladas en paralelo para su filial en Amarillo (Texas).
Equipadas con sistema contra incendios.
Panelaje y puertas de personal en material ignífugo.
El proyecto diseñado, fabricado e instalado consta de dos cabinas de pintura para torres eólicas equipadas con sistema contra incendios; armario eléctrico con sinóptico general, plc y pantalla táctil, así como un laboratorio de pintura de 6 x 3 metros.
En el recinto, con unas dimensiones interiores útiles de 40 metros de longitud, 7 de ancho y 7 de altura, pueden realizarse, las siguientes operaciones:
- Aplicación de pintura líquida, con ambiente en sobrepresión por medio de impulsión de aire filtrado y salida del aire utilizado al exterior con sistema de retención por filtraje en seco.
- Secado por convección de los materiales a una temperatura de hasta 60ºC por medio de recirculación de aire caliente.
Los equipos de ventilación se colocaron en el techo para una mayor optimización del espacio disponible.
Cada cabina tiene una puerta de entrada y una de salida, con una anchura de 6 metros y 7 de altura, equipadas con cortinas textiles ignífugas.
Se instalaron ocho puertas de personal fabricadas al igual que el resto de panelaje, en material ignífugo EI90 de 80 mm de espesor.
El sistema de iluminación se basa en la distribución de pantallas de luz en longitudinal en la parte superior y en el panelaje en posición vertical. Esta distribución hace que en toda la cabina la iluminación sea uniforme, repartida y completa. Para una mayor visibilidad, se han instalado tubos LED.
Tanto el cuado de mandos general como el aparellaje eléctrico e instalación eléctrica de campo cumplen la exigencia de la normativa UL.
